PE土工膜在焊接過程中選擇了雙軌熱熔焊法

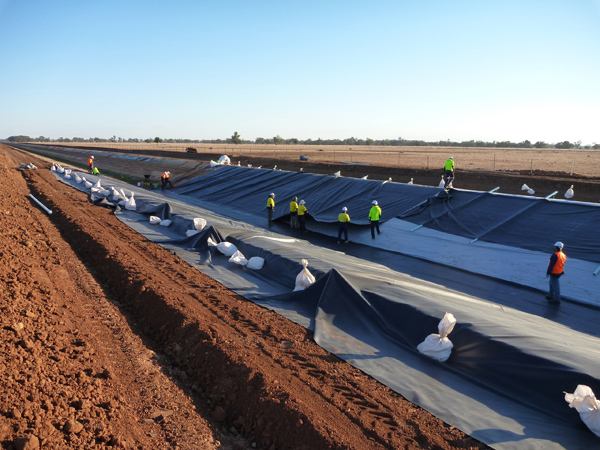

PE土工膜焊接過程中應(yīng)該選擇穩(wěn)定且功率要求的電源,土工膜在焊接過程中選擇了雙軌熱熔焊法,其焊縫為兩道,且封閉處理兩端,這樣可以方便地進行密封性測試;接頭抗拉強度不得降低標準,不可以低于母材強度;雙軌熱熔焊機無法達到的區(qū)域內(nèi),應(yīng)該進行熱熔擠壓焊接;同時控制相應(yīng)的基面含水量在規(guī)定要求的15%以下。在土工膜焊接機狀況調(diào)整好后,進行相應(yīng)的小樣焊接試驗,樣品長度控制為一米。
土工膜焊接前應(yīng)該進行相應(yīng)的清理操作,將其表面的砂子、泥土、油污等都處理干凈,且注意避雨施工。根據(jù)氣溫和材料本身的性能,在焊接過程中對焊機工作參數(shù)及時進行調(diào)節(jié)。
焊縫處土工膜作為一個整體,不可以出現(xiàn)虛焊、漏焊等相關(guān)的缺陷現(xiàn)象,如果出現(xiàn),應(yīng)該及時修復(fù)焊縫,修復(fù)時一般選擇熱熔擠壓機。橫向焊縫間錯位尺寸應(yīng)該超過半米,且“T”形接頭應(yīng)該采用母材補疤,同時控制為圓形,且直徑為30厘米。
焊接過程中,如果發(fā)現(xiàn)一定破損的土工膜則應(yīng)該及時地裁掉,且用熱熔擠壓法處理,同時應(yīng)控制相應(yīng)的搭接寬度在合理的范圍內(nèi)。當施工中出現(xiàn)脫空、收縮等相關(guān)的缺陷之后,需將其剔除后再重新進行焊接。而在斜坡搭接過程中,應(yīng)合理地控制低處地膜面在下面、高處的膜面在上面。復(fù)合土工膜的拼接接頭應(yīng)該滿足一定的防滲要求,在焊接過程中,應(yīng)該控制相應(yīng)的的焊接面不承受任何拉力,且避免出現(xiàn)松動情況。
首頁
電話
QQ
聯(lián)系
