復(fù)合土工膜與土工膜的焊接步驟有什么不同
復(fù)合土工膜是由一層土工布和一層HDPE土工膜或者兩層hdpe土工膜組成，而土工膜則是由HDPE一層膜材，它們焊接有什么不同呢，土工膜只要把材料熱熔焊接就可以，復(fù)合土工膜還要把土工布縫合。
1、復(fù)合土工膜試驗步驟
場地清理—材料設(shè)備進場—材料布設(shè)—底層布縫合—外界氣溫測定—焊接參數(shù)選用—焊機檢查調(diào)試—焊接—焊縫檢查—面層布縫合—質(zhì)量檢查—填寫實驗記錄。
2、試驗過程

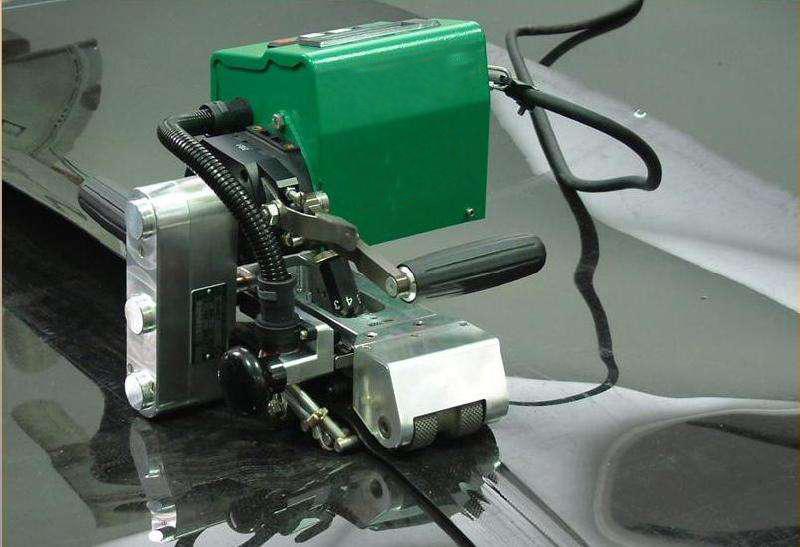

土工膜焊機參數(shù)包括:溫度、壓力、速度，該三項參數(shù)需調(diào)整匹配，才能保證焊接時土工膜粘結(jié)嚴(yán)密、牢固，是確保土工膜焊接施工質(zhì)量的關(guān)鍵因素，因此，在實施過程中，采取如下措施:
(1)做好土工膜試焊工作，取不小于900mm×300mm的小塊膜進行試焊，然后在拉力測試機上進行焊縫的剪切和剝離試驗，如果試驗不合格，則調(diào)整參數(shù)，繼續(xù)試焊接，若焊件試驗合格，則記錄三項參數(shù)值，作為正式焊接時焊機的參數(shù)設(shè)置;
(2)土工膜焊接前將土工膜焊接面上的塵土、泥土、油污等雜物清理干凈，保持焊接面清潔干燥。為確保土工膜焊接頭具有可靠的防滲效果，土工膜焊接采用雙焊縫焊接;
(3)雙焊縫寬度為2*10mm，搭接寬度不小于10cm，焊縫間留有1cm的空腔。對所有的土工膜焊縫嚴(yán)格按照設(shè)計要求逐條進行充氣檢驗。
首頁
電話
QQ
聯(lián)系
