土工膜施工前應做好以下準備工作:平整場地，清除魚道內(nèi)各種錐形、尖銳雜物；備料時應先將窄幅縫接，并裁剪成要求尺寸；作業(yè)范圍周邊應做好安全防護圍擋；連接、檢測、修補人員均應經(jīng)過專項培訓并考核合格。

土工膜施工宜在５~３５℃，風力＜５級，并在無雨、無雪、無沙塵天氣下進行。若遇到特殊環(huán)境需要施工，應在施工前進行工藝試驗，并采取有效的防護措施。土工膜施工工序安排應符合以下規(guī)定:土工膜施工應在基礎驗收合格后進行。各道施工工序應嚴格檢查驗收，前道工序未驗收合格，不得進行下道工序。

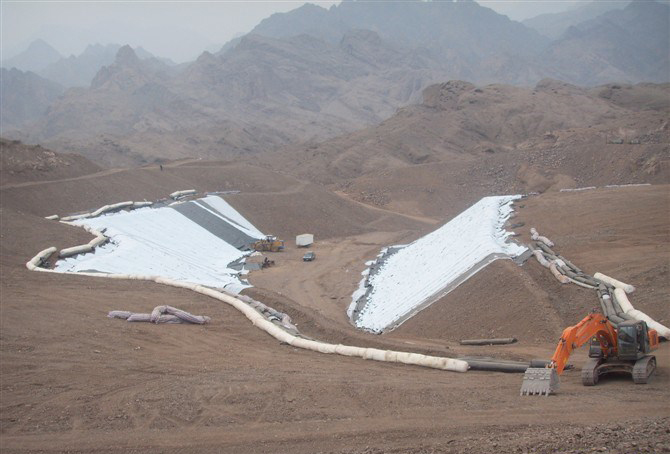

進行下道工序或相鄰工程施工時，應對已完成工序的土工膜進行妥善保護。在鋪設開始后，嚴禁在可能危害土工膜安全的范圍內(nèi)進行放炮、開挖、鑿洞、電焊、燃燒、排水、運輸?shù)冉徊孀鳂I(yè)。土工膜下支持層為回填土石，應在土工膜鋪設前按設計要求進行碾壓密實，表面無大粒徑顆粒集中。基礎表面應平整光滑，基底應密實均勻。土工膜攤鋪前應清除夾雜在織物中的斷針頭等尖銳物。土工膜鋪設施工應符合以下要求:鋪設時應平順、松弛適度，與下支持層貼實，不宜褶皺、懸空，有損壞處應修補或更換。應隨鋪隨壓，在膜的邊角處每隔２~５ｍ放１個２０~３０ｋｇ的砂袋壓重。坡面鋪設時，土工膜在坡頂和坡底應予固定，臨時壓重物不應在坡面上滾動下滑。鋪設時，應根據(jù)當?shù)貧鉁刈兓群彤a(chǎn)品說明書要求留足夠余幅，便于拼接和適應氣溫變化。應邊鋪邊檢查土工膜外觀質(zhì)量，標識、記錄并修補檢查出的輕微缺陷。土工膜連接方式采用焊接，焊接形式宜采用縫寬２×１０ｍｍ的雙焊縫搭接，跨溝槽、轉(zhuǎn)角等特殊部位及修補可采用單焊縫焊接。采用自動調(diào)溫、調(diào)速的焊機。

焊接過程中，應針對環(huán)境條件的改變及時調(diào)整焊接參數(shù)。焊接前，應在現(xiàn)場進行小樣條試焊，初步確定焊接的溫度和速度。試焊成品應在現(xiàn)場進行張拉檢驗，接縫焊接強度不低于母材強度的８５％。焊接前應將焊縫搭接面清潔干凈，做到無水、無塵、無垢。焊縫部位上、下膜應熔接為一個整體，不應有虛焊、漏焊。焊接縫２ｈ內(nèi)不得承受任何拉力。土工膜母材缺陷應修補，補疤每邊應超過破損部位10~２０ｃｍ。針眼、孔洞、碳化部位可采用補丁修補，虛焊、漏焊可重新焊接。補丁修補采用與主膜同材質(zhì)的土工膜。土工膜與混凝土的連接方法是在混凝土結(jié)構(gòu)中沿連接方向預埋與土工膜相同材料的基礎埋件，通過熱熔焊接的方法連接土工膜與土工合成材料埋件。

土工膜鋪設及連接施工結(jié)束并驗收合格后，應及時進行上保護層施工。上保護層各項技術指標應滿足設計要求。坡面保護層應自下而上、分區(qū)分塊依序進行施工。與土工膜直接接觸的土石料不得夾雜任何有損土工膜的尖銳物、塊石等。
